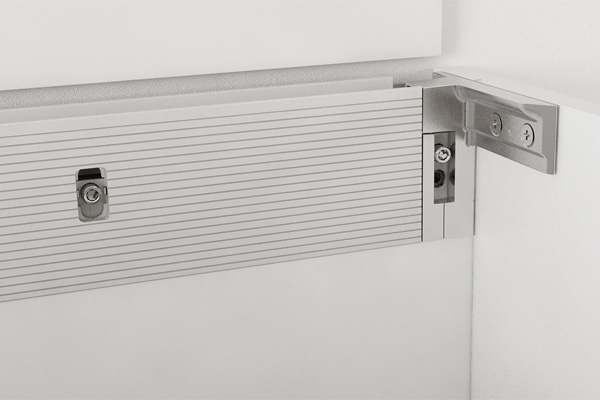

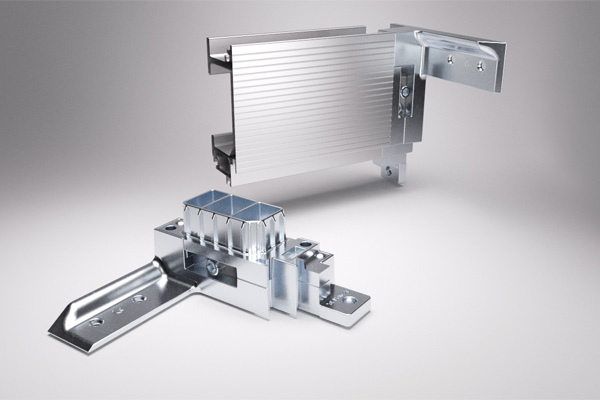

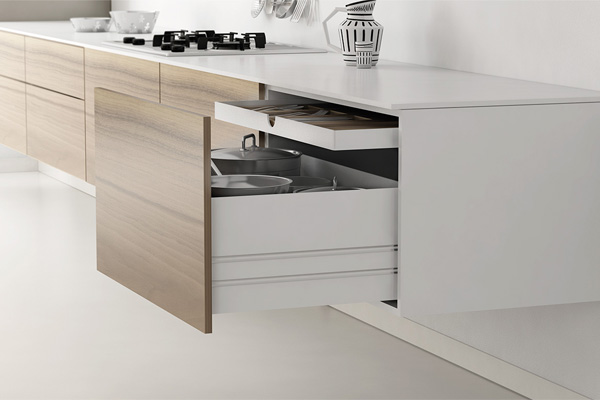

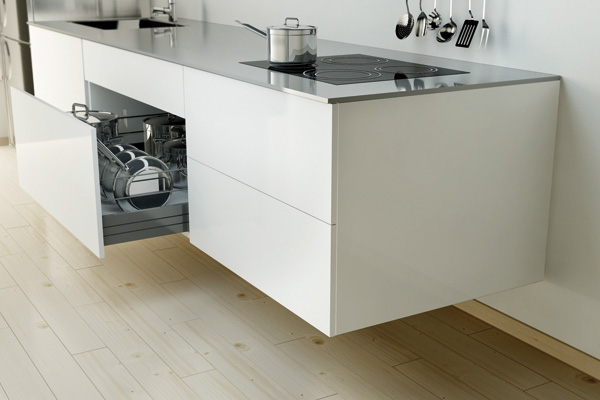

Навес для кухонных коробов нижнего яруса LIBRA BS

ВИДЕО
Ширина короба, мм Артикул
600 6 50060 01 КУПИТЬ
900 6 50090 01 КУПИТЬ
1200 6 500120 01 КУПИТЬ
ПРОКОНСУЛЬТИРОВАТЬСЯ

Преимущества:

  • самая надежная на рынке система для навешивания корпусов нижнего яруса;
  • возможность использования навеса в больших корпусах, в том числе и с выдвижными ящиками;
  • навес специально разработан для подвесных корпусов нижнего яруса кухонь;
  • простая регулировка: боковая и по глубине — 10 мм, по вертикали — 15 мм (при регулировке навеса не использовать шуруповерт);
  • система автоматической фиксации корпуса на стене при регулировке корпуса по глубине;
  • нагрузка: на столешницу – 300 кг; на выдвижные ящики – 80 кг.

Материал: алюминиевый сплав, цинковый сплав, сталь, пластик

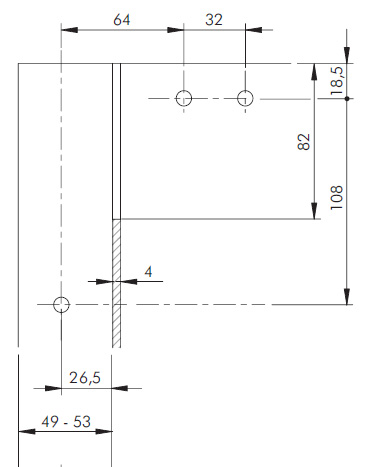

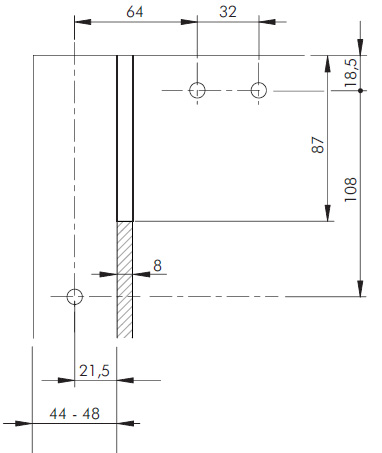

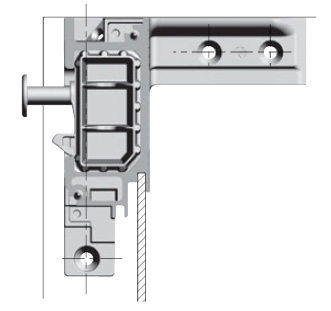

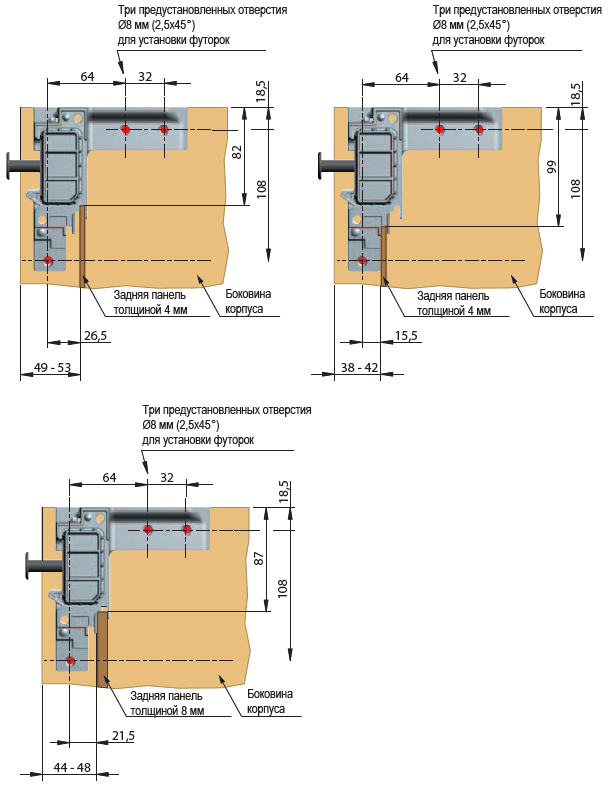

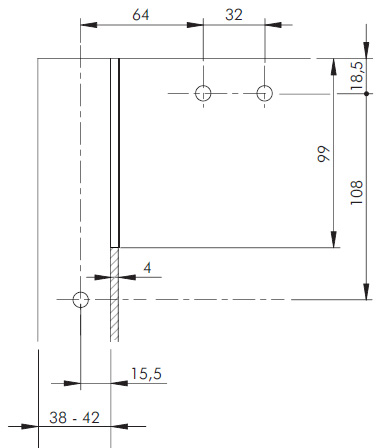

Присадка для торцевых элементов

LIBRA BS Навес для кухонных коробов нижнего яруса LIBRA BS Навес для кухонных коробов нижнего яруса LIBRA BS Навес для кухонных коробов нижнего яруса
LIBRA BS Навес для кухонных коробов нижнего яруса LIBRA BS Навес для кухонных коробов нижнего яруса LIBRA BS Навес для кухонных коробов нижнего яруса
LIBRA BS Навес для кухонных коробов нижнего яруса LIBRA BS Навес для кухонных коробов нижнего яруса LIBRA BS Навес для кухонных коробов нижнего яруса

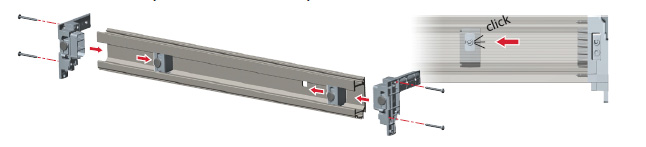

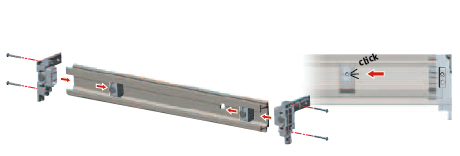

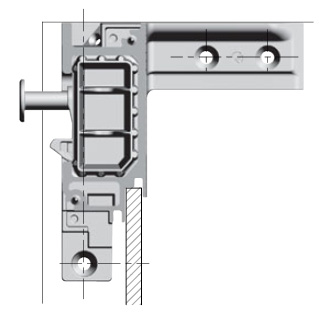

Установка торцевых и центральных элементов

LIBRA BS Навес для кухонных коробов нижнего яруса

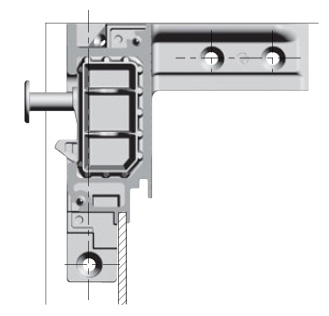

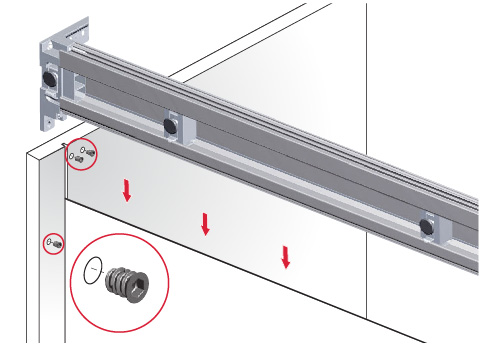

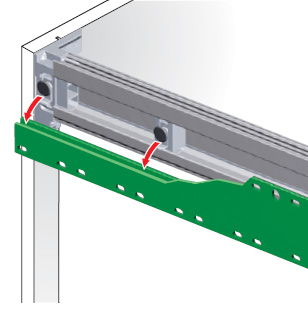

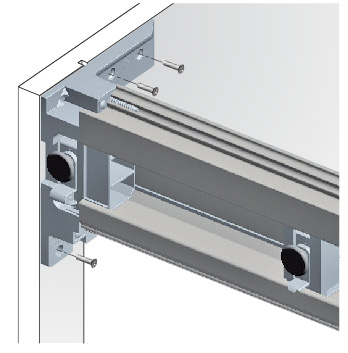

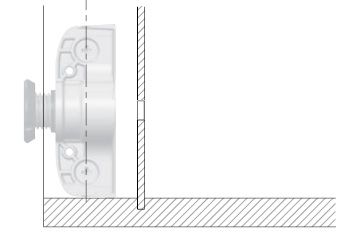

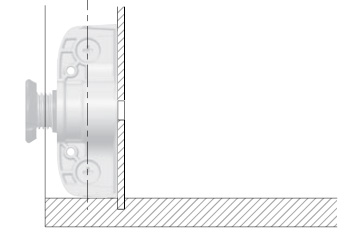

Установка системы в корпус

  • Для боковины корпуса толщиной 16 мм рекомендуется использовать футорку М6×10 L=10;
  • Для боковины корпуса толщиной от 18 мм рекомендуется использовать футорку М6×10 L=13;
  • Фиксация на винты с потайной головкой М6×16;
  • Дополнительная фиксация на саморез с потайной головкой Ø3.
LIBRA BS Навес для кухонных коробов нижнего яруса LIBRA BS Навес для кухонных коробов нижнего яруса LIBRA BS Навес для кухонных коробов нижнего яруса

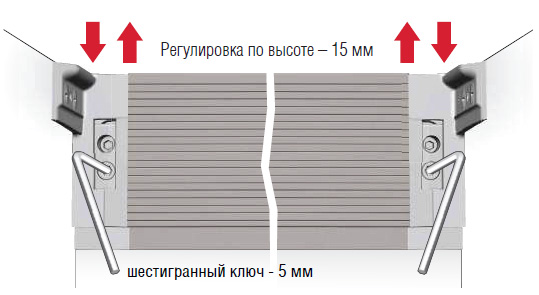

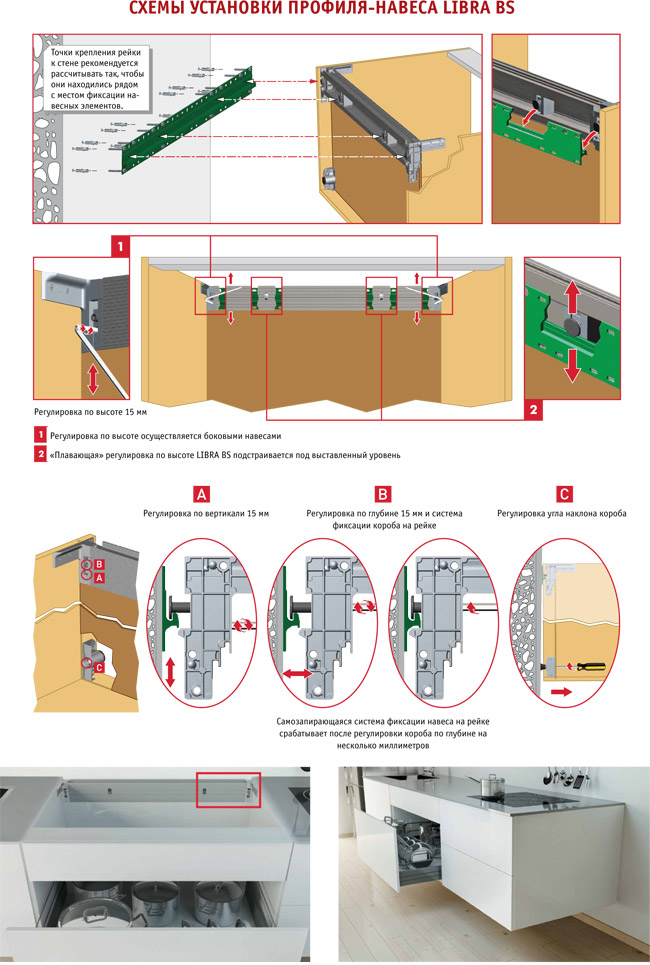

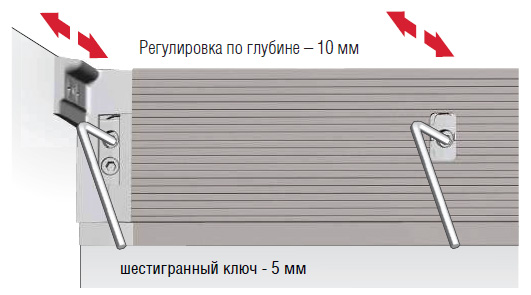

Регулировка

  • Регулировка по высоте осуществляется боковыми навесами.
  • «Плавающая» регулировка по высоте LIBRA BS подстраивается под выставленный уровень.
  • Регулировка по глубине осуществляется как боковыми, так и дополнительными навесами.
