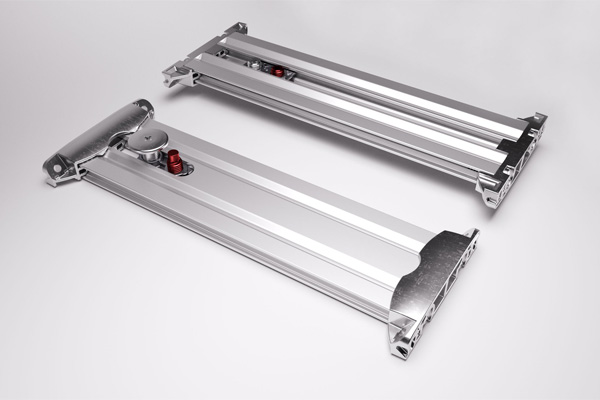

Вертикальный профиль-навес с верхним креплением LIBRA CH

ВИДЕО
Длина, L Артикул
307 6 40030 01 КУПИТЬ
407 6 40040 01 КУПИТЬ
607 6 40060 01 КУПИТЬ
ПРОКОНСУЛЬТИРОВАТЬСЯ

Преимущества:

  • увеличивает максимальную нагрузку до 100 кг на 1 навес;
  • придает коробу дополнительную жесткость и исключает провисание горизонтальных поверхностей;
  • допустимо использование неограниченного количества Libra CH в коробе.

Материал: алюминиевый сплав, сталь, цинковый сплав

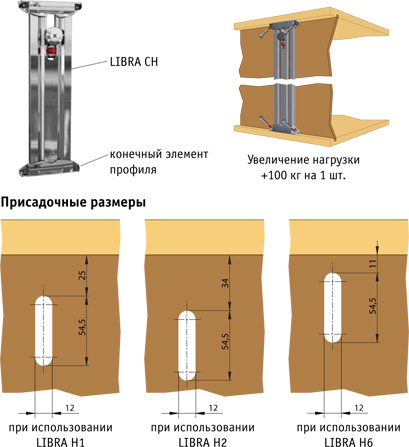

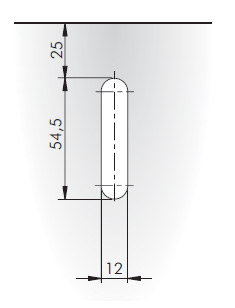

При использовании
LIBRA H1
LIBRA CH вертикальный профиль-навес с верхним креплением
При использовании
LIBRA H2
LIBRA CH вертикальный профиль-навес с верхним креплением

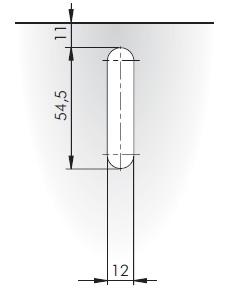

При использовании
LIBRA H6 и LIBRA H7
LIBRA CH вертикальный профиль-навес с верхним креплением
LIBRA CH вертикальный профиль-навес с верхним креплением

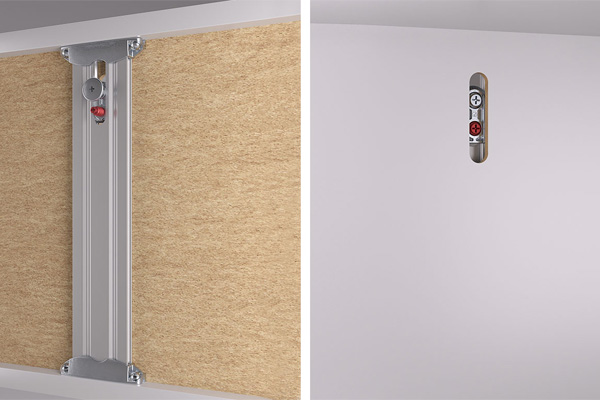

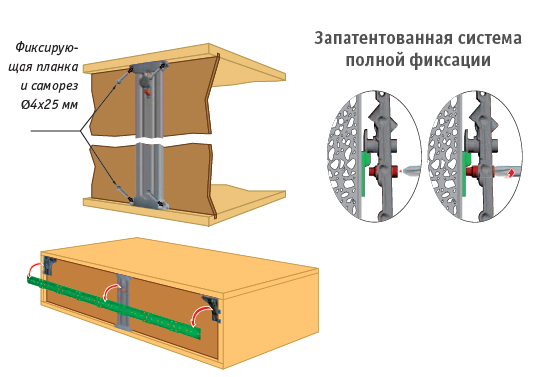

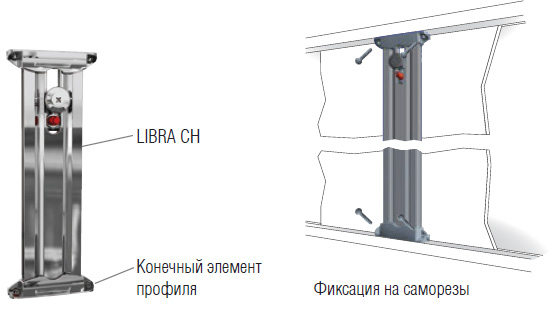

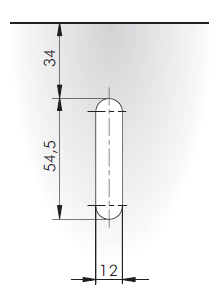

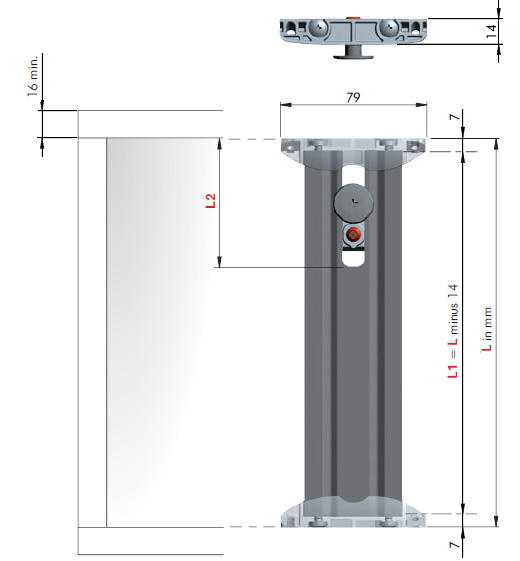

Установка

LIBRA CH вертикальный профиль-навес с верхним креплением

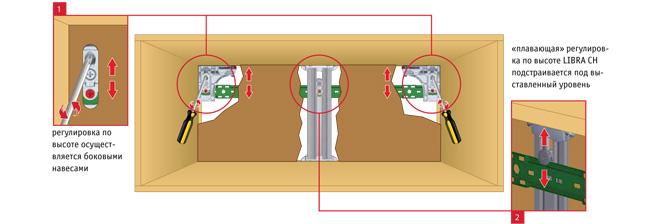

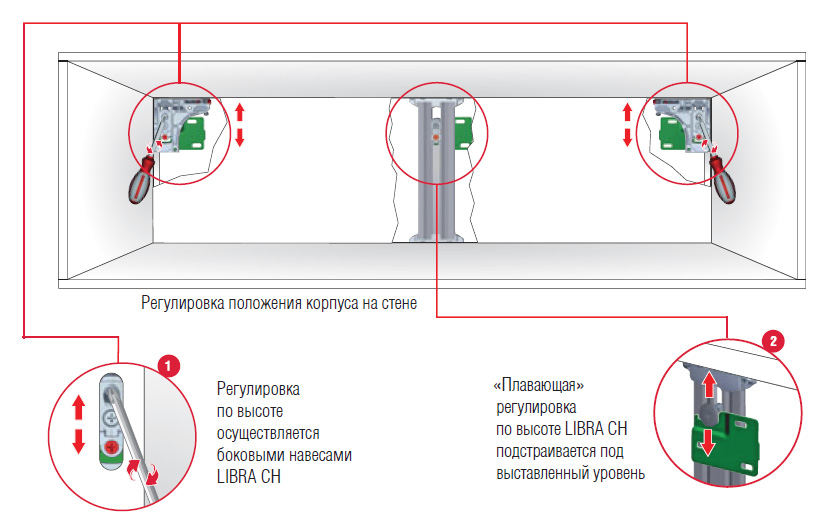

Регулировка навесов

LIBRA CH вертикальный профиль-навес с верхним креплением

Расчет количества профиль-навесов LIBRA CH в зависимости от размеров короба

Глубина корпуса max, мм 400*
Высота корпуса, мм 160-200 200-250 250-300 300-400 400-500 500-600
Ширина корпуса, мм 600-900 900-1500 600-900 900-1500 600-900 900-1500 600-900 900-1500 600-900 900-1500 600-900 900-1500
Вес выдвижного ящика, кг 20 30
Количество LIBRA CH, шт. 2 3 1 2 1 2 1 2 1 2 1 2

* Данные получены опытным путем для коробов глубиной 400 мм. Глубина короба может быть изменена. Производитель рекомендует изготовить опытный образец перед введением изделия в серийное производство.
