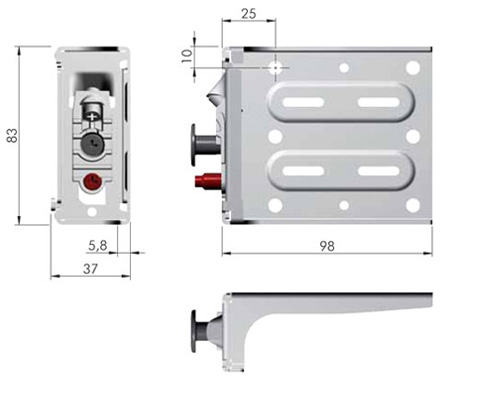

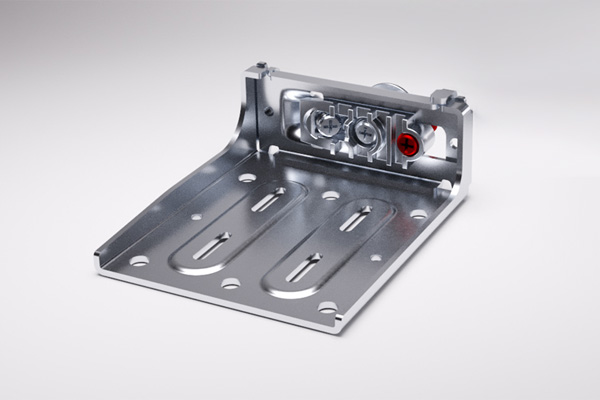

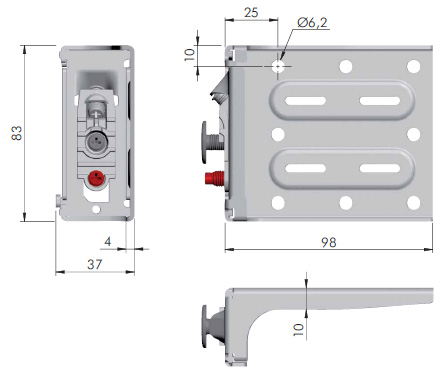

Мебельный навес LIBRA H11, установка на винты

Присадочные размеры (без использования заглушки)

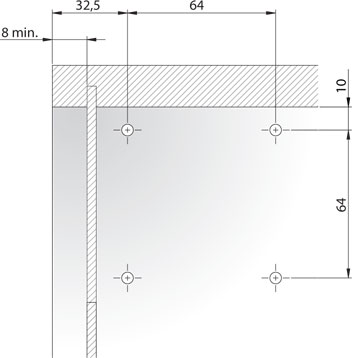

Для боковины

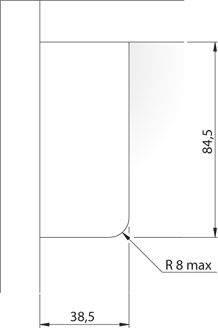

Для задней стенки

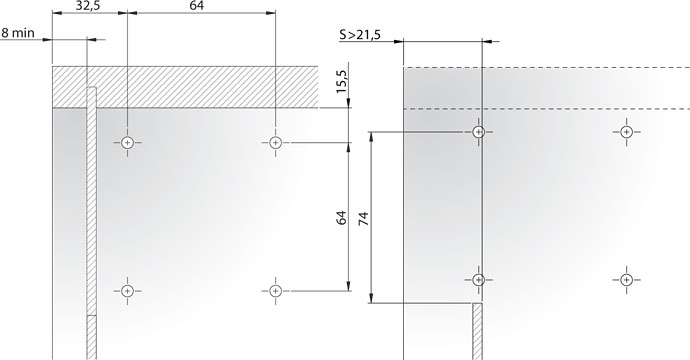

Присадочные размеры (с использованием заглушки)

Для боковины

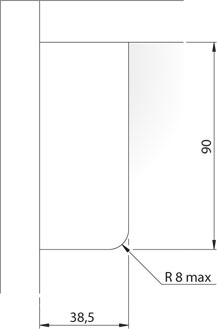

Для задней стенки

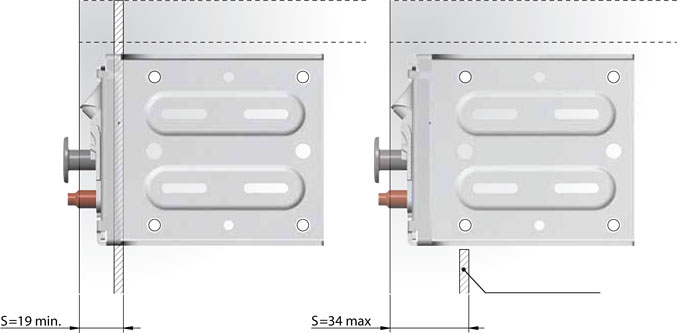

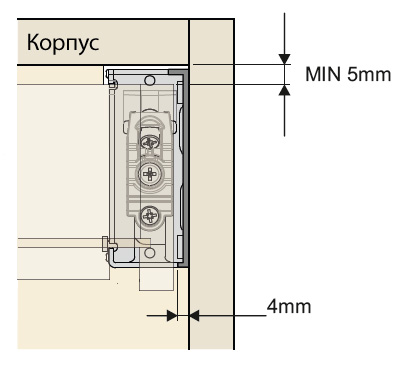

Положение задней панели

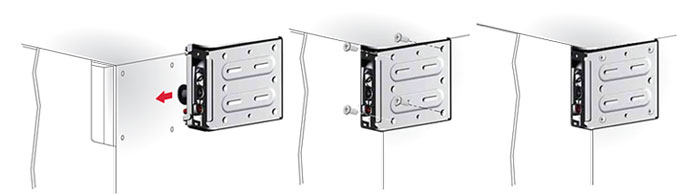

Установка навеса

Регулировка навеса

При регулировке навеса не иcпользовать шуруповерт!

По вертикали — 12 мм.

По глубине — 10 мм.

Запатентованная система полной фиксации.

Использование навеса LIBRA H11 в корпусах с выдвижными ящиками

1. Возможность использования максимальной глубины ящика за счет минимальной толщины навеса.
2. Не требуется дополнительной подготовки боковин для установки навеса в корпус с выдвижным ящиком.
3. Удобная регулировка навеса в корпусе — свободный беспрепятственный доступ к регулировочным винтам под прямым углом (при регулировке навеса не использовать шуруповерт!).
