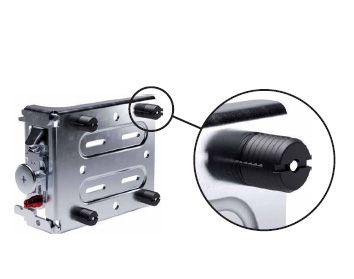

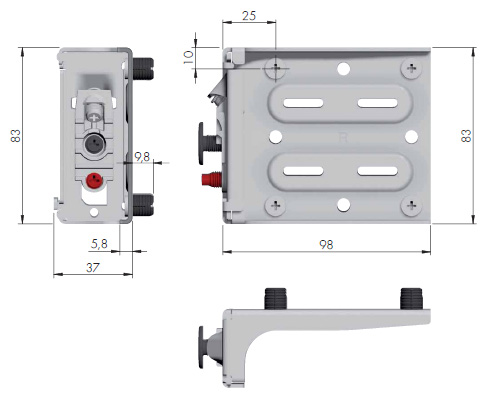

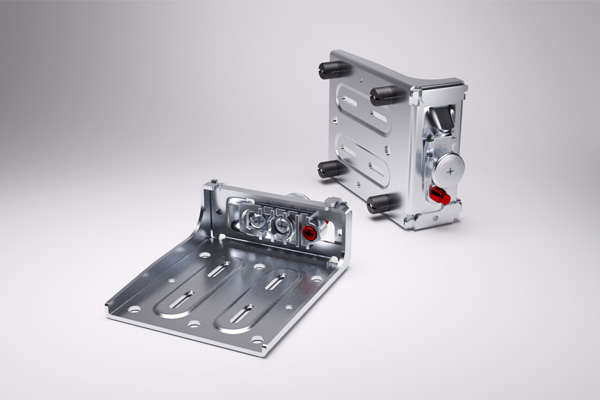

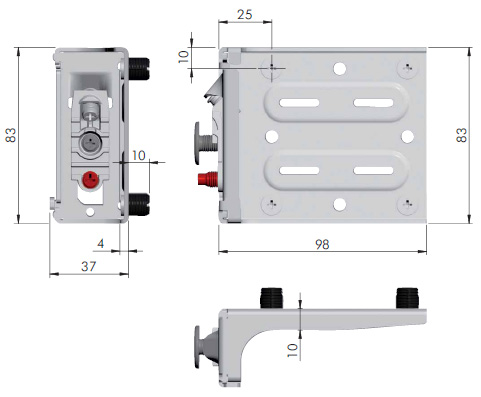

Мебельный навес LIBRA H11 с предустановленными футорками и винтами

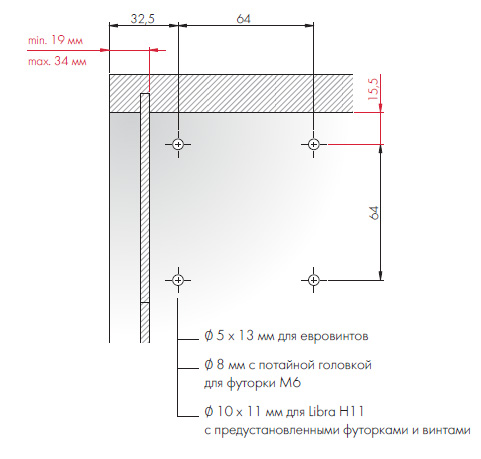

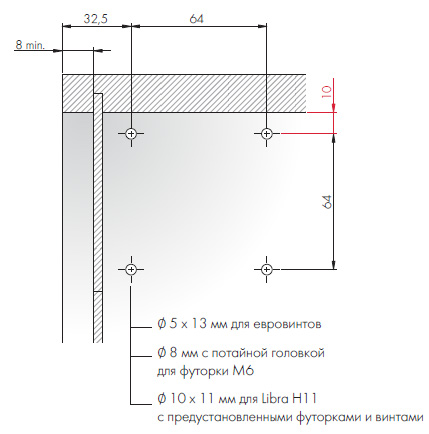

Присадочные размеры (без использования заглушки)

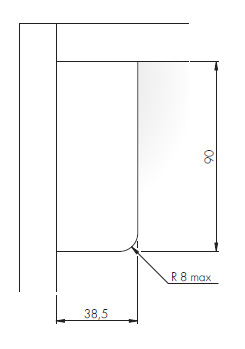

Боковая панель и сервисный зазор

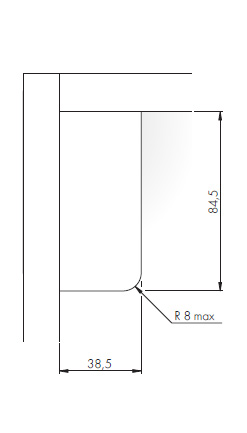

Задняя панель

Присадочные размеры (с использованием заглушки)

Боковая панель и сервисный зазор
Задняя панель

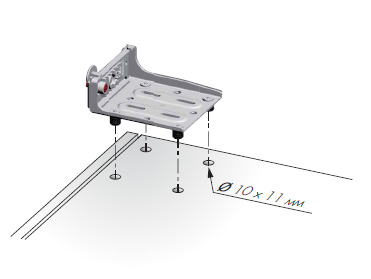

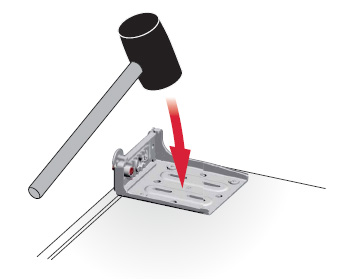

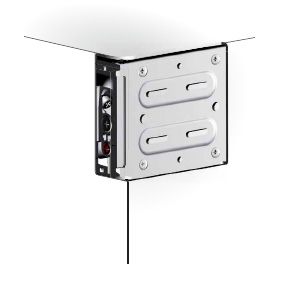

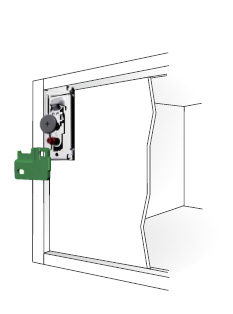

Установка LIBRA H11 с предустановленными футорками и винтами

Подходит для сборки автоматическим инструментом.

Установка на стену

Внимание! Убедитесь, что стена в месте фиксации навеса приемлемого качества. Используйте крепёжную фурнитуру, соответствующую конструкции стены.

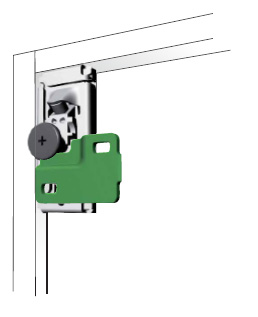

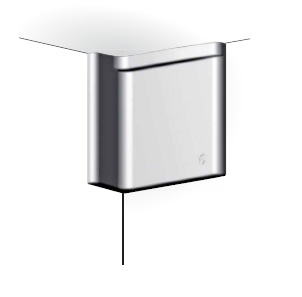

Установка заглушки (опционально)

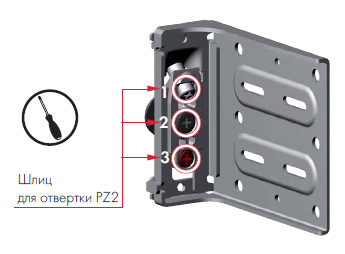

Регулировка навеса

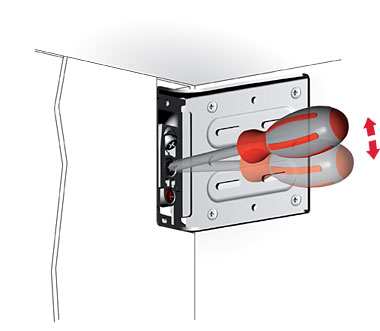

1. По вертикали — 12 мм.

2. По глубине — 10 мм.

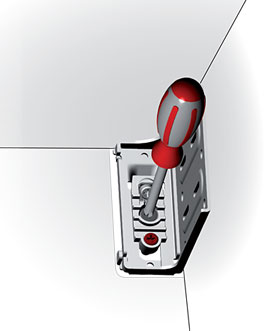

3. Блокировка системы против опрокидывания


Прекратите закручивать красный болт, когда он касается планки

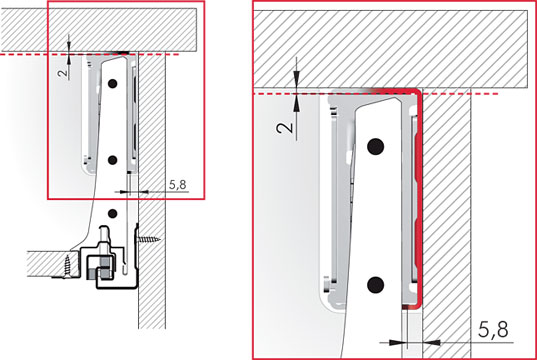

Использование навеса LIBRA H11 в корпусах с выдвижными ящиками

1. Возможность использования максимальной глубины ящика за счет минимальной толщины навеса.
2. Не требуется дополнительной подготовки боковин для установки навеса в корпус с выдвижным ящиком.
3. Удобная регулировка навеса в корпусе — свободный беспрепятственный доступ к регулировочным винтам под прямым углом (при регулировке навеса не использовать шуруповерт!).
