Скрытый мебельный навес с креплением на штоки LIBRA H6

LIBRA H6
LIBRA H6
LIBRA H6
LIBRA H6
LIBRA H6
LIBRA H6

Скрытый мебельный навес с креплением на штоки LIBRA H6

ВИДЕО
Вариант установки Артикул
правый 6 34205 00 ZN КУПИТЬ
левый 6 34205 10 ZN КУПИТЬ
ПРОКОНСУЛЬТИРОВАТЬСЯ

Преимущества:

  • предназначен для корпусов нижнего яруса (также может использоваться и в корпусах верхнего яруса);

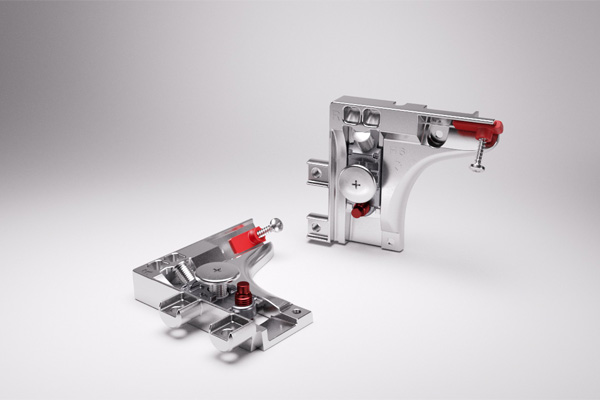

  • правый/левый навесы с двумя полукруглыми штифтами Ø15 мм с заранее установленной пластиковой клипсой и саморезом для крепления к верхней части корпуса;

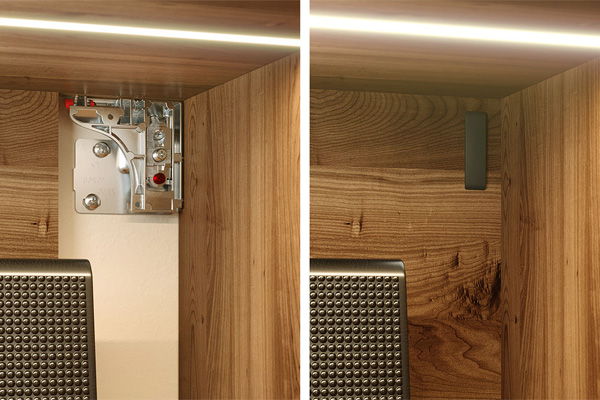

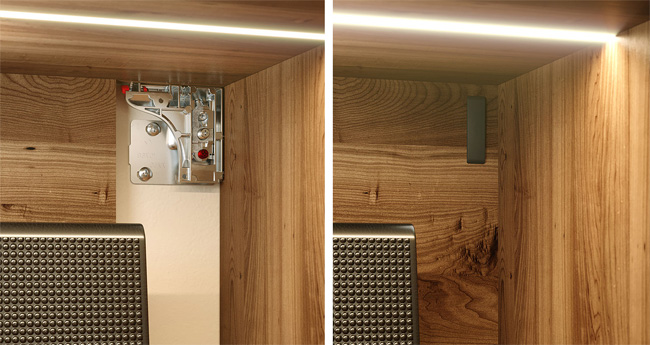

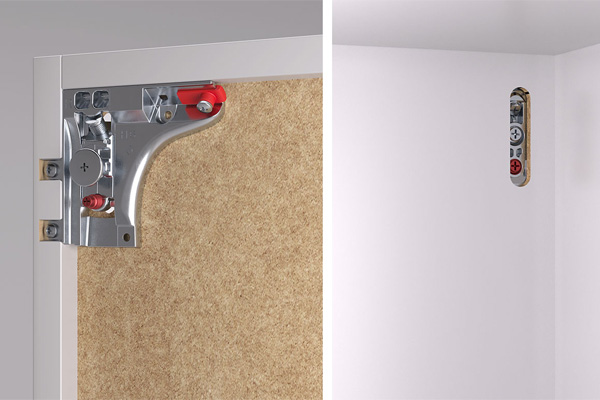

  • абсолютная незаметность – единственное видимое отверстие внутри корпуса закрывается аккуратной заглушкой;
  • высокая нагрузка в своем классе — 240 кг на пару навесов;
  • запатентованная система регулировки корпуса по высоте и глубине (при регулировке навеса не использовать шуруповерт);
  • запатентованная система фиксации корпуса.

Материал: сталь, цинковый сплав, пластик

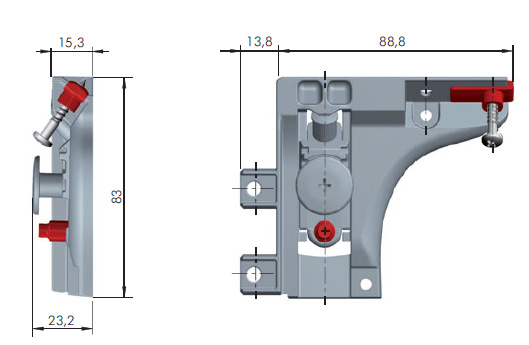

LIBRA H6 Скрытый мебельный навес с креплением на штоки

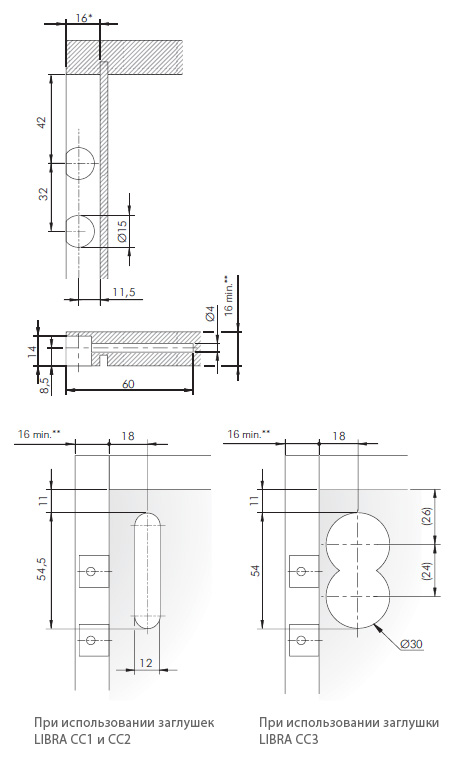

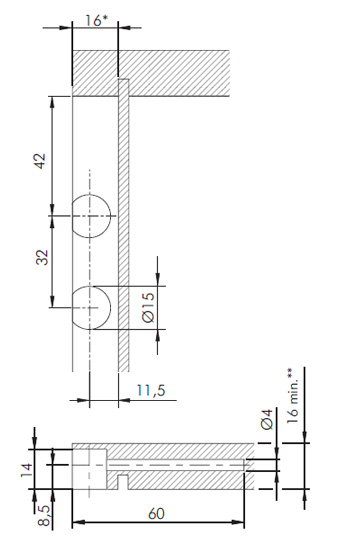

Присадочные размеры


LIBRA H6 Скрытый мебельный навес с креплением на штоки При использовании заглушек
LIBRA СС1 и СС2

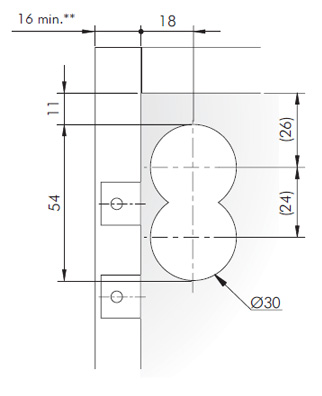

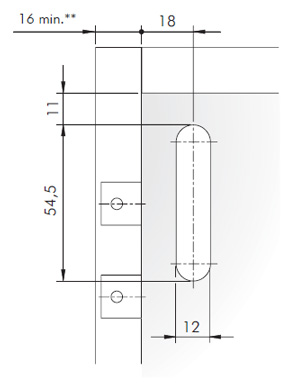

LIBRA H6 Скрытый мебельный навес с креплением на штоки При использовании заглушки
LIBRA СС3
LIBRA H6 Скрытый мебельный навес с креплением на штоки

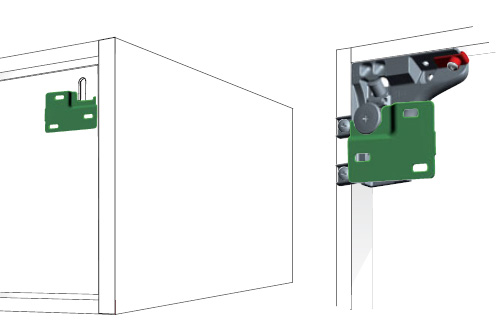

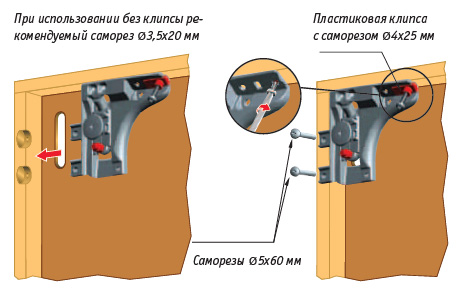

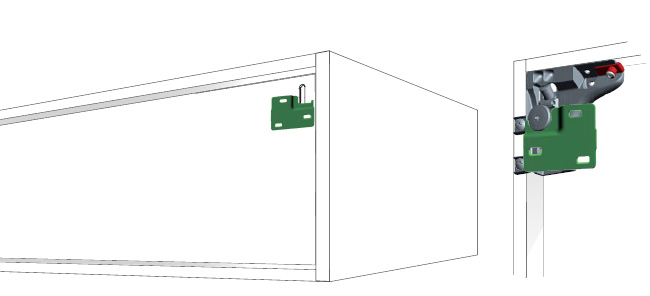

Схема установки

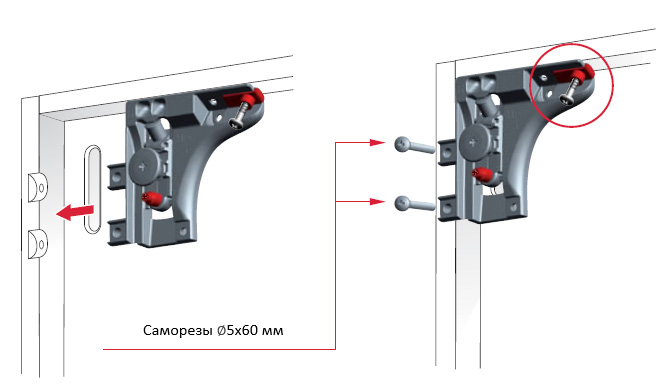

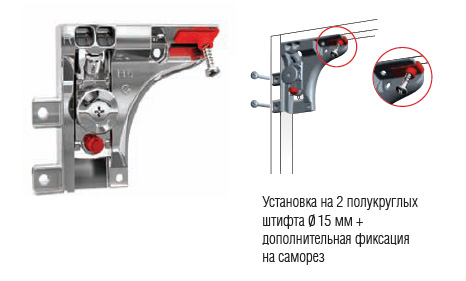

Установка на 2 полукруглых штифта Ø15 мм + дополнительная фиксация на саморез

LIBRA H6 Скрытый мебельный навес с креплением на штоки LIBRA H6 Скрытый мебельный навес с креплением на штоки LIBRA H6 Скрытый мебельный навес с креплением на штоки

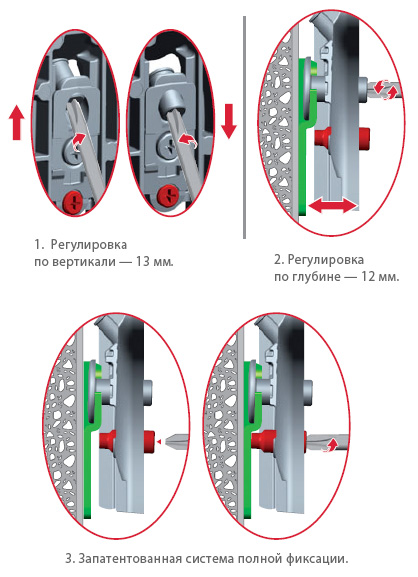

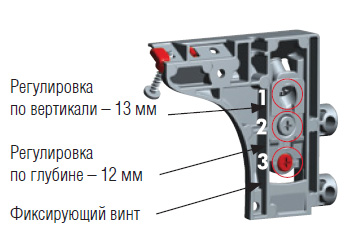

Регулировка

Важно! При регулировке навеса не использовать шуруповерт

LIBRA H6 Скрытый мебельный навес с креплением на штоки
