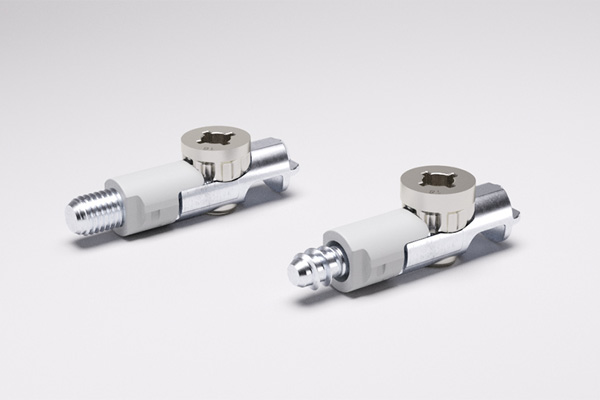

Стяжка TARGET J12
Вариант установки | Толщина плиты, мм | Артикул | |
---|---|---|---|
метрическая резьба | 16 | TARGETJ12/P16/M6 | КУПИТЬ |
евровинт | 16 | TARGETJ12/P16/EURO8 | КУПИТЬ |
метрическая резьба | 18 | TARGETJ12/P18/M6 | КУПИТЬ |
евровинт | 18 | TARGETJ12/P18/EURO8 | КУПИТЬ |
метрическая резьба | 25 | TARGETJ12/P25/M6 | КУПИТЬ |
евровинт | 25 | TARGETJ12/P25/EURO8 | КУПИТЬ |
Особенности
- два вида резьбы: метрическая и евровинт;
- используется как стяжка с возможностью регулировки опоры INTEGRATO под саморез;
- регулировка опоры осуществляется шестигранным ключом 4 мм;
- стяжка-евровинт 8 мм используется для соосного соединения или для тонких плит;
- предназначена для плит толщиной 16, 18, 25 мм.
Материал: металл, пластик
Евровинт 8 мм
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh3.jpg)
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh31.jpg)

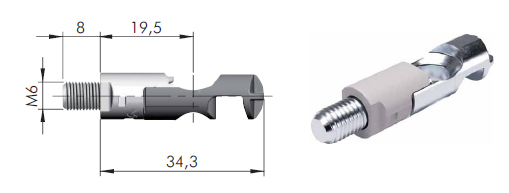

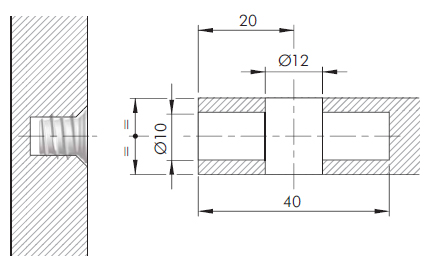

Метрическая резьба
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh1.jpg)
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh11.jpg)

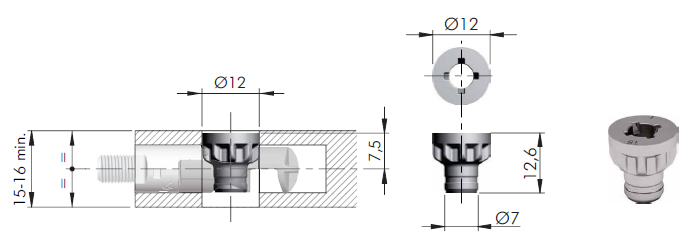

Плита 16 мм
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh4.jpg)
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh4.jpg)

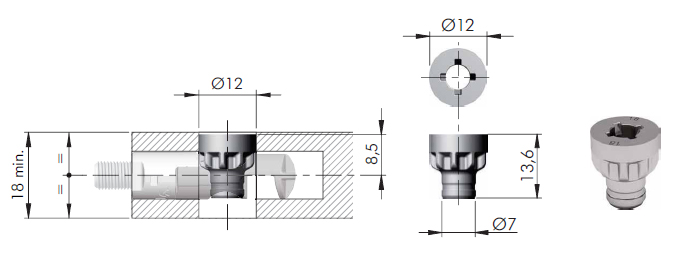

Плита 18 мм
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh5.jpg)
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh5.jpg)

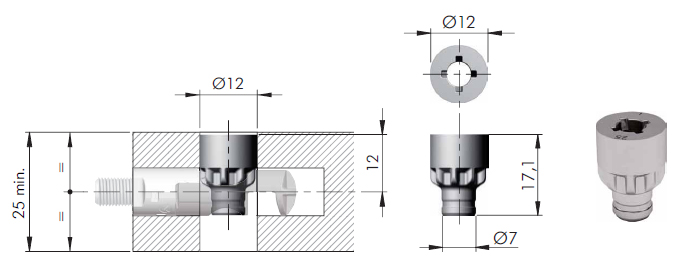

Плита 25 мм
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh6.jpg)
![Стяжка TARGET J12](/CONTENT/connectings/target12-sh6.jpg)
Установка
1. Важно! Вставить корпус стяжки отверстием вверх.
![Стяжка TARGET J12](/CONTENT/connectings/target10-sh7.jpg)
2. Важно! Установка винта в корпус стяжки осуществляется непосредственно при установке стяжки в плиту.
![Стяжка TARGET J12](/CONTENT/connectings/target10-sh8.jpg)
3. Нажать с усилием на винт стяжки крестовой отверткой.
![Стяжка TARGET J12](/CONTENT/connectings/target10-sh9.jpg)
Важно! Использвать шуруповерт во фрикционном режиме.
![Стяжка TARGET J12](/CONTENT/connectings/target10-sh10.jpg)
